煤矿井下架空乘人装置的安全性对煤矿行业的生产和人员的生命财产安全有着重要意义。传统的架空乘人装置在发生逆转时存在一定的安全隐患，因此需要一种可靠的装置来实现防逆转功能。本文提出的基于可逆计数霍尔传感器与正反转控制板的装置能够有效地解决这一问题。
1.架空乘人装置

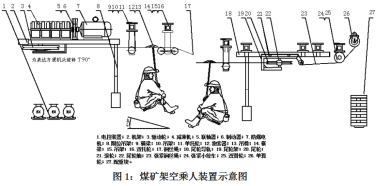

架空乘人装置是煤矿井下辅助运输设备，是煤矿斜井和平巷运送人员上下的专用工具。它主要由驱动部分、托绳部分、乘人部分、尾轮部分、张紧部分及电控部分组成。具有运行安全可靠、人员上下方便、操作简单、维修方便、动力消耗小、输送效率高、一次性投资低等特点。是一种新型的现代化矿山人员输送设备。
架空乘人装置的工作原理是：将钢丝绳安装在驱动轮、托绳轮、压绳轮、尾轮上，并经设有重锤的张紧装置拉紧后，由驱动装置输出动力带动驱动轮和钢丝绳作无极循环运行，乘人器上的固定抱索器与钢丝绳产生机械自锁，锁紧后在运行的钢丝绳上，作上行或下行，从而实现输送矿工的目的。
2.可逆计数霍尔传感器
可逆计数霍尔传感器，也被称为磁性计数传感器，在工业自动化领域中常用于计数和位置检测。它通过检测磁场的方向来确定待检测物体的旋转方向。在本装置中，可逆计数霍尔传感器被安装在架空乘人装置上，用于实时监测装置的转向情况。下面介绍可逆计数霍尔传感器（M12，4线NPN）的基本特点和工作原理：
传感器基本特点：
插头类型：M12插头（12mm直径），通常用于连接传感器和控制系统。线数：4线（NPN），包括供电线（VCC）、地线（GND）和两个输出信号线（OUT1和OUT2）。输出类型：NPN输出，传感器将输出开关型信号（通断状态）。
传感器内部通常包含一个霍尔元件、一个磁敏元件（磁体）和相关的信号处理电路。基本的工作原理如下：
当磁场作用于霍尔元件时，其电阻会发生变化。磁敏元件的位置和磁场的极性决定了霍尔元件电阻的变化方式。信号处理电路会对霍尔元件的电阻变化进行检测和处理，并输出相应的开关型信号。经过信号处理后，传感器的输出线（通常为OUT1和OUT2）将输出不同的信号状态，用于计数或位置检测。
3.正反转控制板
正反转控制板是一种用于控制电机正反转的电子设备。它可以接收来自可逆计数霍尔传感器的信号，并通过控制装置的电机实现对乘人装置的控制。当检测到装置准备逆转时，正反转控制板能够控制架空乘人装置的安全回路，从而实现防逆转的目的。
4.防逆转装置的工作原理
可逆计数霍尔传感器检测架空乘人装置的转向情况（安装方式见图2）。当检测到装置准备逆转时，可逆计数霍尔传感器向正反转控制板发送信号。正反转控制板接收到信号后，切断乘人装置电机的电源，阻止其逆转。通过上述工作原理，防逆转装置能够实现对架空乘人装置的安全控制，有效避免了逆转时可能发生的危险情况。
5.应用效果与评估
煤矿井下架空乘人装置的反向运行会导致严重的人员伤亡事故，本装置通过监测乘人装置的转向状态，及时切断电机的电源，避免乘人装置的反向运行。实验表明，防逆转装置能够在监测到逆转情况时迅速响应，并有效地避免了人员伤亡事故的发生。
5.1 安全性提升
防逆转装置的应用可以有效地降低乘人装置逆向运行的风险，避免工人在逆向运行时意外受伤或遇到其他危险。装置通过实时检测转向状态，并迅速切断电源，阻止乘人装置的反向运行，从而提高了工人的安全性。
5.2 生产效率提高
防逆转装置的使用可以确保乘人装置按照正常的方向进行运行，避免了逆向运行引起的停工和生产延误。装置的可靠性和稳定性保障了乘人装置的正常运行，提高了生产效率。
5.3 经济效益
通过防逆转装置的应用，可以避免因逆向运行引起的人员伤亡事故而导致的法律责任和赔偿费用。装置的一次投资可以有效地降低煤矿井下工作的安全风险，减少了未来潜在的经济损失。
结论：本论文研究了一种基于可逆计数霍尔传感器与正反转控制板的防逆转装置在煤矿井下架空乘人装置中的应用与效果。通过实验验证和分析，证明了该装置的可靠性和稳定性。防逆转装置的应用能够提升煤矿井下架空乘人装置的安全性、提高生产效率和经济效益。它通过检测转向状态并及时切断电源，有效地防止乘人装置的逆向运行，提高了工人的安全性。同时，装置的稳定性保障了乘人装置的正常运行，提高了生产效率。
参考文献：
[1]刘昌义，曲宝华，王军波.基于霍尔效应的供电系统磁场测量技术研究[J].电机，2020，53 (07)：105-109.
[2]徐光明，周志平.霍尔传感器及其在电流、功率及位置检测中的应用[J].电机与控制应用，2019，46 (04)：1-4.
[3]周长青，周毅.架空乘人装置防抱闸技术[J].山东工业技术，2015(09)：18.
[4]张红帅，赵雅菲.无人值守架空乘人装置在矿井中的应用[J].中州煤炭，2014(11):91-92.
[5]闰家正，倪萍，苏鹭.煤矿架空乘人装置在电机车道的合理布局[J].山东煤炭科技，2012(5)：53-54.
[6]王宇，张立忠，陈湘杰，等.提升矿用架空乘人装置安全可靠性的研究与实践[C]//第六届全国煤炭工业生产一线青年技术创新文集，2011.
[7]姜秀华.煤矿架空乘人装置研究[J].煤炭技术，2011(9)：19-21.
[8]张传晖.煤矿架空乘人装置的系统研究[D].青岛：山东科技大学，2010.
[9]宋益勇.ZYL型自控液压拉紧装置在带式输送机中的应用[J].山东煤炭科技，2008(3)：15-17.
[10]安基胜，吴兴国，郑永洲.可水平转弯静态上下车活动式架空乘人索道在煤矿生产中的研究与应用[J].矿山机械，2008(14)：60-62.
[11]刘志亮.高速架空运人装置的研制[J].煤矿机电，2006(5)：13-14，17.
[12]王进涛，刘松涛，赵德汗，等.KSOD架空乘人装置在裴沟矿的应用[J].矿山机械，2006(3)：127.128.
