1. 现况研究

目前使用的试镜架上用于放置镜片的支撑圈为由金属制成的卡镜槽结构，由于卡镜槽用金属制作存在刮伤小孩的风险；且使用时间久后，卡镜槽容易松动变形，试镜时镜片容易脱出，导致镜片刮花。目前使用的试镜架不轻巧，小孩试镜时会说眼镜太重不愿意试戴，且有些是不能根据小孩的瞳距进行调整，医生要准备多付试镜架，占用空间且不易于保管。

2. 设计

本实用新型要解决的技术问题是：提供一种能够调节瞳距，并对镜片其保护作用的的改良儿童试镜架，该试镜架能方便放置或取出镜片。

解决上述技术问题的技术方案是：一种改良儿童试镜架，包括眼镜架，所述的眼镜架上设有镜腿、鼻托、左镜框和右镜框，所述的左镜框和右镜框上分别设有刻度盘，所述的左镜框和右镜框通过瞳距调节机构连接，所述的左镜框和右镜框上分别设有镜片支撑槽，所述的镜片支撑槽为半圆形结构的凹槽，所述的镜片支撑槽分别固定设置于左镜框和右镜框的下端，且该镜片支撑槽的槽口朝上。所述的瞳距调节机构包括齿条Ⅰ、齿条Ⅱ和带有扭转的齿轮，所述的齿条Ⅰ与左镜框固定连接，所述的齿条Ⅱ和右镜框估计连接，所述的齿条Ⅰ和齿条Ⅱ之间形成齿轮槽轨，所述的齿轮设置于齿轮槽轨中并分别与齿条Ⅰ、齿条Ⅱ啮合。所述的镜腿上分别设有耳托。所述的镜片支撑槽为由硅胶制成的凹槽。

所述的眼镜架为由硅胶制成的镜架

如下图：

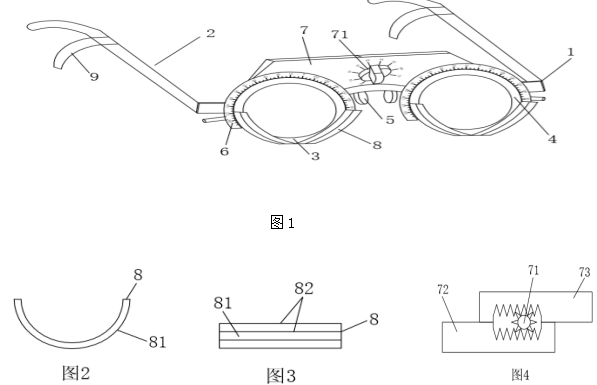

图1：本实用新型之改良儿童试镜架的结构示意图。

图2：本实用新型中镜片支撑槽的主视图。

图3：本实用新型中镜片支撑槽的俯视图。

图4：本实用新型中瞳距调节机构的结构示意图。

在上述附图中，各标号说明如下：

1-眼镜架，2-镜腿，3-右镜框，4-左镜框，5-鼻托，6-刻度盘，7-瞳距调节机构，71-齿轮，72-齿条Ⅱ，73-齿条Ⅰ，8-镜片支撑槽，81-支撑板，82-隔板，9-耳托。

3.优点

由于采用上述技术方案，本实用新型之改良儿童试镜架具有以下有益效果：

本实用新型中的眼镜架上设有镜腿、鼻托、左镜框和右镜框，所述的左镜框和右镜框上分别设有刻度盘，所述的左镜框和右镜框通过瞳距调节机构连接，所述的左镜框和右镜框上分别设有镜片支撑槽，所述的镜片支撑槽为半圆形结构的凹槽，所述的镜片支撑槽分别位于左镜框和右镜框的下端，且该镜片支撑槽的槽口朝上。使用时直接将镜片放置到凹槽中，无需再通过金属卡槽就能将镜片固定住，且镜片支撑槽为半包围结构，不仅方便将镜片放入或取出，还使得镜片不易脱出，散光镜片轴位不易变动，可以有效保护镜片。本实用新型还可以采用硅胶制作，耐摔耐用，重量轻材质软，外观轻巧，试镜时小孩更容易接受，积极配合检查，提高医生诊疗效率。左镜框和右镜框之间的瞳距调整灵活，便于医生操作。眼镜架上的鼻托、耳托可以有效防止试镜时眼镜下滑。
